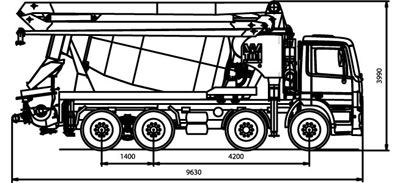

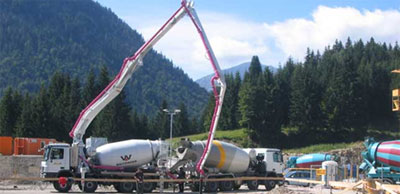

1. Авто Миксер бетонпомпи

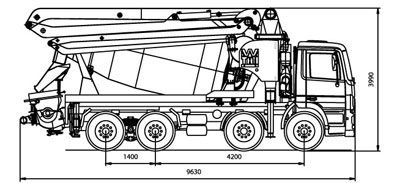

24 Z3 XT-7/9 |
||||||
|
||||||
Model |
THM 55 |
THM 80 |
||||
Max. производство на бетон |
55 m³/h |
80 m³/h |
||||
Max. производство на бетон |
74 bar |
83 bar |
||||
Работен цикъл на помпата |
28/min |
32/min |
||||
Транспортиращ цилиндър (Dinside x stroke) |
200 x 1000 |
230 x 1000 |
||||
Размер на размаха / двоен размах |
63 l |
83 l |
||||
Max. хидравлично налягане |
320 bar |
280 bar |
||||
Хидравлично движещи цилиндри (Dpiston /Drod x stroke) |
125/80 x 1000 |
125/80 x 1000 |
||||
Цистерна с гориво |
300 l |
300 l |
||||
Капацитет та водната цистерна |
500 l |
500 l |
||||
Капацитет на бункера |
400 l |
400 l |
||||
Капацитет на миксера |
7 m³ / 9 m³ |
7 m³ / 9 m³ |
||||

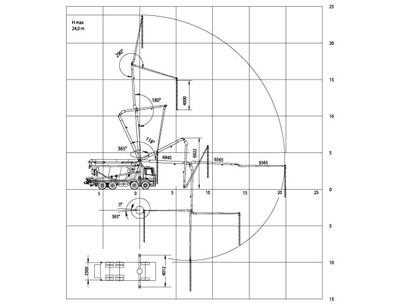

Разпределителна стрела 24 Z3 XT-7/9 |
||||||
|
||||||
|
||||||
Хоризонтално простиране |
20,0 m |
|||||
Вертикално простиране |
24,0 m |
|||||
Обхват на завъртането |
365° |
|||||
Първи завъртащ елемент |
118° |
|||||
Втори завъртащ елемент |
180° |
|||||
Трети завъртащ елемент |
290° |
|||||
Четвърти завъртащ елемент |
4,01 m |
|||||
Натройка на предната стрела |
2,30 m |
|||||
Max. динамичен момент |
KNm 290 |
|||||
Диаметър на тръбопровода на бетона |
125 mm |
|||||
Дължина на маркуча |
4 m |
|||||
Напрежение |
12/24 Volt |
|||||
29 Z4 XT-7/8 |
||||||
|
||||||
Model |
THM 55 |
THM 80 |
||||
Max. производство на бетон |
55 m³/h |
80 m³/h |
||||
Max. производство на бетон |
74 bar |
83 bar |
||||
Работен цикъл на помпата |
28/min |
32/min |
||||
Транспортиращ цилиндър (Dinside x stroke) |
200 x 1000 |
230 x 1000 |
||||
Размер на размаха / двоен размах |
63 l |
83 l |
||||
Max. хидравлично налягане |
320 bar |
280 bar |
||||
Хидравлично движещи цилиндри (Dpiston /Drod x stroke) |
125/80 x 1000 |
125/80 x 1000 |
||||
Цистерна с гориво |
300 l |
300 l |
||||
Капацитет та водната цистерна |
650 l |
650 l |
||||
Капацитет на бункера |
400 l |
400 l |
||||
Капацитет на миксера |
7 m³ / 9 m³ |
7 m³ / 9 m³ |
||||
Диаметър на барабана |
2000 mm / 2300 mm |
2000 mm / 2300 mm |
||||

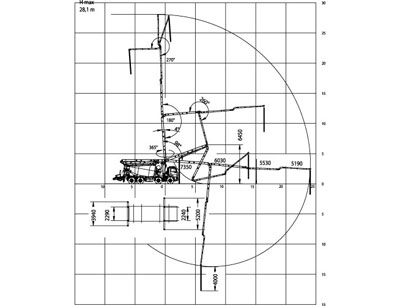

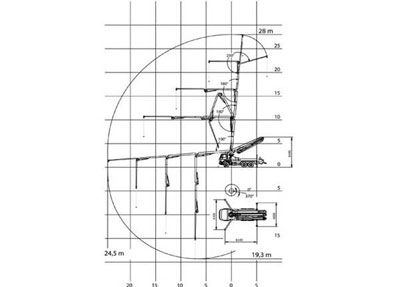

Разпределителна стрела 29 Z4 XT-7/9 |
||||||
|
||||||
Хоризонтално простиране |
24,1 m |
|||||
Вертикално простиране |
28,1 m |
|||||
Обхват на завъртането |
365° |
|||||
Първи завъртащ елемент |
98° |
|||||
Втори завъртащ елемент |
180° |
|||||
Трети завъртащ елемент |
260° |
|||||
Четвърти завъртащ елемент |
270° |
|||||
Натройка на предната стрела |
5,20 m |
|||||
Max. динамичен момент |
3,94 m |
|||||
Диаметър на тръбопровода на бетона |
KNm 454 |
|||||
Дължина на маркуча |
125 mm |
|||||
Напрежение |
4 m |
|||||
Хоризонтално простиране |
12/24 Volt |
|||||

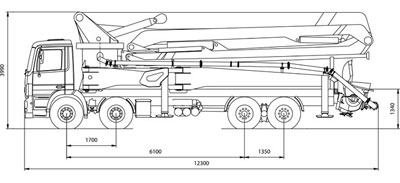

17 R3 XT |
|
||||||
|
|
||||||
Model |
THP 125 |
THP 140H |
THP 150 |
THP 160 H |
|||
Max.производство на бетон (от страна на оста) |
125 m³/h |
140 m³/h |
150 m³/h |
160 m³/h |
|||
Max. производство на бетон (от страна на буталото) |
75 m³/h |
96 m³/h |
100 m³/h |
113 m³/h |
|||
Max. налягане на бетона (от страна на оста) |
55 bar |
80 bar |
80 bar |
80 bar |
|||
Max. налягане на бетона (от страна на буталото) |
95 bar |
119 bar |
119 bar |
119 bar |
|||
Работни цикли на помпата (от страна на оста) |
25/min |
28/min |
30/min |
32/min |
|||
Работни цикли на помпата (от страна на буталото) |
15/min |
19/min |
20/min |
22/min |
|||
Транспотриращ цилиндър (Dinside x размах) |
230 x 2000 |
230 x 2000 |
230 x 2000 |
230 x 2000 |
|||
Обем на бетона / двоен ход на буталото |
166 l |
166 l |
166 l |
166 l |
|||
Max. хидравлично налягане |
320 bar |
320 bar |
320 bar |
320 bar |
|||
Хидравлично движещи цилиндри (Dpiston / Drod x stroke) |
125/80 x 2000 |
140/80 x 2000 |
140/80 x 2000 |
140/80 x 2000 |
|||
Горивна цистерна |
600 l |
600 l |
600 l |
600 l |
|||
Капацитет на водната цистерна |
600 l |
600 l |
600 l |
600 l |
|||
Капацитет на бункера |
600 l |
600 l |
600 l |
600 l |
|||
Налягане на водната помпа |
20 bar |
20 bar |
20 bar |
20 bar |
|||

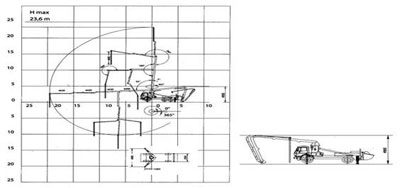

Разпределителна стрела 17 R3 XT |
|||||||
|
|||||||
Хоризонтално простиране |
19,6 m |
|
|||||
Вертикално простиране |
23,6 m |
|
|||||
Обхват на завъртането |
365° |
|
|||||
Първи завъртащ елемент |
93° |
|
|||||
Втори завъртащ елемент |
180° |
|
|||||
Трети завъртащ елемент |
260° |
|
|||||
Четвърти завъртащ елемент |
260° |
|
|||||
Натройка на предната стрела |
4,90 m |
|
|||||
Настройка на задната стрела |
2,50 m |
|
|||||
Max. динамичен момент |
KNm 330 |
|
|||||
Диаметър на тръбопровода на бетона |
125 mm |
|
|||||
Дължина на маркуча |
4 m |
|
|||||
Напрежение |
12/24 Volt |
|
|||||
|
24 M4 XT (3-achsen) |
|
Данни и характерни модификационни обекти в полза на технологичния процес. |
||||
Model |
THP 125 |
THP 140 H |
THP 150 |
THP 160 H |
Max.производство на бетон (от страна на оста) |
125 m³/h |
140 m³/h |
150 m³/h |
160 m³/h |
Max.производство на бетон (от страна на буталото) |
75 m³/h |
96 m³/h |
100 m³/h |
113 m³/h |
Max. налягане на бетона (от страна на оста) |
55 bar |
80 bar |
80 bar |
80 bar |
Max. налягане на бетона (от страна н абуталото) |
95 bar |
119 bar |
119 bar |
119 bar |
Работни цикли на помпата (от страна на оста) |
25/min |
28/min |
30/min |
32/min |
Работни цикли на помпата (от страна на буталото) |
15/min |
19/min |
20/min |
22/min |
Транспотриращ цилиндър (Dinside x размах) |
230 x 2000 |
230 x 2000 |
230 x 2000 |
230 x 2000 |
Обем на бетона / двоен ход на буталото |
166 l |
166 l |
166 l |
166 l |
Max. хидравлично налягане |
320 bar |
320 bar |
320 bar |
320 bar |
Хидравлично движещи цилиндри (Dpiston / Drod x stroke) |
125/80 x 2000 |
140/80 x 2000 |
140/80 x 2000 |
140/80 x 2000 |
Горивна цистерна |
600 l |
600 l |
600 l |
600 l |
Капацитет на водната цистерна |
600 l |
600 l |
600 l |
600 l |
Капацитет на бункера |
600 l |
600 l |
600 l |
600 l |
Налягане на водната помпа |
20 bar |
20 bar |
20 bar |
20 bar |
Разпределителна стрела 24 M 4 XT |
||||||||||||||
|
||||||||||||||
Хоризонтално простиране |
19,6 m |
|||||||||||||
Вертикално простиране |
23,6 m |
|||||||||||||
Обхват на завъртането |
365° |
|||||||||||||
Първи завъртащ елемент |
93° |
|||||||||||||
Втори завъртащ елемент |
180° |
|||||||||||||
Трети завъртащ елемент |
260° |
|||||||||||||
Четвърти завъртащ елемент |
260° |
|||||||||||||
Натройка на предната стрела |
4,90 m |
|||||||||||||
Настройка на задната стрела |
2,50 m |
|||||||||||||
Max. динамичен момент |
KNm 330 |
|||||||||||||
Диаметър на тръбопровода на бетона |
125 mm |
|||||||||||||
Дължина на маркуча |
4 m |
|||||||||||||
Напрежение |
12/24 Volt |
|||||||||||||
28 Z4 XT |
||||||||||||||
|
||||||||||||||
Model |
THP 125 |
THP 140 H |
THP 150 |
THP 160 H |
||||||||||
Max.производство на бетон (от страна на оста) |
125 m³/h |
140 m³/h |
150 m³/h |
160 m³/h |
||||||||||
Max. дибив на бетон (от страна на буталото) |
75 m³/h |
96 m³/h |
100 m³/h |
113 m³/h |
||||||||||
Max. налягане на бетона (от страна на оста) |
55 bar |
80 bar |
80 bar |
80 bar |
||||||||||
Max. налягане на бетона (от страна на буталото) |
95 bar |
119 bar |
119 bar |
119 bar |
||||||||||
Работни цикли на помпата (от страна на оста) |
25/min |
28/min |
30/min |
32/min |
||||||||||
Работни цикли на помпата (от страна на буталото) |
15/min |
19/min |
20/min |
22/min |
||||||||||
Транспотриращ цилиндър (Dinside x размах) |
230 x 2000 |
230 x 2000 |
230 x 2000 |
230 x 2000 |
||||||||||
Обем на бетона / двоен ход на буталото |
166 l |
166 l |
166 l |
166 l |
||||||||||
Max. хидравлично налягане |
320 bar |
320 bar |
320 bar |
320 bar |
||||||||||
Хидравлично движещи цилиндри (Dpiston / Drod x stroke) |
125/80 x 2000 |
140/80 x 2000 |
140/80 x 2000 |
140/80 x 2000 |
||||||||||
Горивна цистерна |
600 l |
600 l |
600 l |
600 l |
||||||||||
Капацитет на водната цистерна |
600 l |
600 l |
600 l |
600 l |
||||||||||
Капацитет на бункера |
600 l |
600 l |
600 l |
600 l |
||||||||||
Налягане на водната помпа |
20 bar |
20 bar |
20 bar |
20 bar |
||||||||||
Разпределителна стрела 28 Z4 XT |
|
|||||||||||||
|
|
|||||||||||||
Хоризонтално простиране |
24,3 m |
|
||||||||||||
Вертикално простиране |
27,6 m |
|
||||||||||||
Обхват на завъртането |
365° |
|
||||||||||||
Първи завъртащ елемент |
98° |
|
||||||||||||
Втори завъртащ елемент |
180° |
|
||||||||||||
Трети завъртащ елемент |
260° |
|
||||||||||||
Четвърти завъртащ елемент |
270° |
|
||||||||||||
Натройка на предната стрела |
5,68 m |
|
||||||||||||
Настройка на задната стрела |
5,00 m |
|
||||||||||||
Max. динамичен момент |
KNm 440 |
|
||||||||||||
Диаметър на тръбопровода на бетона |
125 mm |
|
||||||||||||
Дължина на маркуча |
4 m |
|
||||||||||||
Напрежение |
12/24 Volt |
|
||||||||||||
37 R4 ST |
|
|||||||||||||
|
|
|||||||||||||
Данни и характерни модификационни обекти в полза на технологичния процес. |
|
|||||||||||||
Model |
THP 125 |
THP 140 H |
THP 150 |
THP 160 H |
|
|||||||||
Max. производство на бетон (от страна на оста) |
125 m³/h |
140 m³/h |
150 m³/h |
160 m³/h |
|
|||||||||
Max. производство на бетон (от страна на буталото) |
75 m³/h |
96 m³/h |
100 m³/h |
113 m³/h |
|
|||||||||
Max. налягане на бетона (от страна на оста) |
55 bar |
80 bar |
80 bar |
80 bar |
|
|||||||||
Max. налягане на бетона (от страна на буталото) |
95 bar |
119 bar |
119 bar |
119 bar |
|
|||||||||
Работни цикли на помпата (от страна на оста) |
25/min |
28/min |
30/min |
32/min |
|
|||||||||
Работни цикли на помпата (от страна на оста ) |
15/min |
19/min |
20/min |
22/min |
|
|||||||||
Транспотриращ цилиндър (Dinside x размах) |
230 x 2000 |
230 x 2000 |
230 x 2000 |
230 x 2000 |
|
|||||||||
Обем на бетона / двоен ход на буталото |
166 l |
166 l |
166 l |
166 l |
|
|||||||||
Max. хидравлично налягане |
320 bar |
320 bar |
320 bar |
320 bar |
|
|||||||||
Хидравлично движещи цилиндри (Dpiston / Drod x stroke) |
125/80 x 2000 |
140/80 x 2000 |
140/80 x 2000 |
140/80 x 2000 |
|
|||||||||
Горивна цистерна |
600 l |
600 l |
600 l |
600 l |
|
|||||||||
Капацитет на водната цистерна |
600 l |
600 l |
600 l |
600 l |
|
|||||||||
Капацитет на бункера |
600 l |
600 l |
600 l |
600 l |
|
|||||||||
Налягане на водната помпа |
20 bar |
20 bar |
20 bar |
20 bar |
|
|||||||||

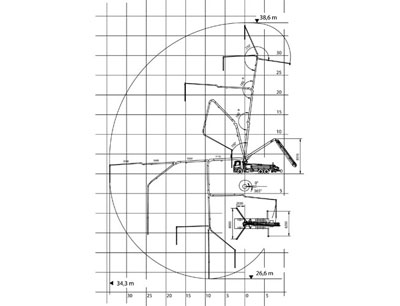

Разпределителна стрела 37 R4 ST |
|
|
|
Хоризонтално простиране |
32,9 m |
Вертикално простиране |
36,6 m |
Обхват на завъртането |
370° |
Първи завъртащ елемент |
96° |
Втори завъртащ елемент |
180° |
Трети завъртащ елемент |
180° |
Четвърти завъртащ елемент |
230° |
Натройка на предната стрела |
6,96 m |
Настройка на задната стрела |
6,75 m |
Max. динамичен момент |
KNm 830 |
Диаметър на тръбопровода на бетона |
125 mm |
Дължина на маркуча |
4 m |
Напрежение |
12/24 Volt |
39 R4 XT |
|||||
|
|||||
Данни и характерни модификационни обекти в полза на технологичния процес. |
|||||
Model |
THP 125 |
THP 140 H |
THP 150 |
THP 160 H |
|
Max.производство на бетон (от страна на оста) |
125 m³/h |
140 m³/h |
150 m³/h |
160 m³/h |
|
Max. производство на бетон (от страна на буталото) |
75 m³/h |
96 m³/h |
100 m³/h |
113 m³/h |
|
Max. налягане на бетона (от страна на оста) |
55 bar |
80 bar |
80 bar |
80 bar |
|
Max. налягане на бетона (от страна на буталото) |
95 bar |
119 bar |
119 bar |
119 bar |
|
Работни цикли на помпата (от страна на оста) |
25/min |
28/min |
30/min |
32/min |
|
Работни цикли на помпата (от страна на буталото) |
15/min |
19/min |
20/min |
22/min |
|
Транспотриращ цилиндър (Dinside x размах) |
230 x 2000 |
230 x 2000 |
230 x 2000 |
230 x 2000 |
|
Обем на бетона / двоен ход на буталото |
166 l |
166 l |
166 l |
166 l |
|
Max. хидравлично налягане |
320 bar |
320 bar |
320 bar |
320 bar |
|
Хидравлично движещи цилиндри (Dpiston / Drod x stroke) |
125/80 x 2000 |
140/80 x 2000 |
140/80 x 2000 |
140/80 x 2000 |
|
Горивна цистерна |
600 l |
600 l |
600 l |
600 l |
|
Капацитет на водната цистерна |
600 l |
600 l |
600 l |
600 l |
|
Капацитет на бункера |
600 l |
600 l |
600 l |
600 l |
|
Налягане на водната помпа |
20 bar |
20 bar |
20 bar |
20 bar |
|
Разпределителна стела 39 R4 XT |
|||||
|
|||||
Хоризонтално простиране |
34,3 m |
||||
Вертикално простиране |
38,6 m |
||||
Обхват на завъртането |
365° |
||||
Първи завъртащ елемент |
100° |
||||
Втори завъртащ елемент |
180° |
||||
Трети завъртащ елемент |
180° |
||||
Четвърти завъртащ елемент |
270° |
||||
Натройка на предната стрела |
8,00 m |
||||
Настройка на задната стрела |
6,20 m |
||||
Max. динамичен момент |
KNm 942 |
||||
Диаметър на тръбопровода на бетона |
125 mm |
||||
Дължина на маркуча |
4 m |
||||
Напрежение |
12/24 Volt |
||||
42 R4 ST |
||||
|
||||
Model |
THP 125 |
THP 140 H |
THP 150 |
THP 160 HL |
Max.производство на бетон (от страна на оста) |
125 m³/h |
140 m³/h |
150 m³/h |
160 m³/h |
Max. производство на бетон (от страна на буталото) |
75 m³/h |
96 m³/h |
100 m³/h |
113 m³/h |
Max. налягане на бетона (от страна на оста) |
55 bar |
80 bar |
80 bar |
80 bar |
Max. налягане на бетона (от страна на буталото) |
95 bar |
119 bar |
119 bar |
119 bar |
Работни цикли на помпата (от страна на оста) |
25/min |
28/min |
30/min |
27/min |
Работни цикли на помпата (от страна на буталото) |
15/min |
19/min |
20/min |
19/min |
Транспотриращ цилиндър (Dinside x размах) |
230 x 2000 |
230 x 2000 |
230 x 2000 |
230 x 2400 |
Обем на бетона / двоен ход на буталото |
166 l |
166 l |
166 l |
199 l |
Max. хидравлично налягане |
320 bar |
320 bar |
320 bar |
320 bar |
Хидравлично движещи цилиндри (Dpiston / Drod x stroke) |
125/80 x 2000 |
140/80 x 2000 |
140/80 x 2000 |
140/80 x 2400 |
Горивна цистерна |
600 l |
600 l |
600 l |
600 l |
Капацитет на водната цистерна |
600 l |
600 l |
600 l |
600 l |
Капацитет на бункера |
600 l |
600 l |
600 l |
600 l |
Налягане на водната помпа |
20 bar |
20 bar |
20 bar |
20 bar |
Разпределителна стрела 42 R4 ST |
|
|
|
Хоризонтално простиране |
38,0 m |
Вертикално простиране |
42,0 m |
Обхват на завъртането |
370° |
Първи завъртащ елемент |
100° |
Втори завъртащ елемент |
180° |
Трети завъртащ елемент |
180° |
Четвърти завъртащ елемент |
235° |
Натройка на предната стрела |
8,70 m |
Настройка на задната стрела |
8,80 m |
Max. динамичен момент |
KNm 1150 |
Диаметър на тръбопровода на бетона |
125 mm |
Дължина на маркуча |
4 m |
Напрежение |
12/24 Volt |
47 M5 ST |
||||
|
||||
Данни и характерни модификационни обекти в полза на технологичния процес. |
||||
Model |
THP 125 |
THP 140 H |
THP 150 |
THP 160 HL |
Max.производство на бетон (от страна на оста) |
125 m³/h |
140 m³/h |
150 m³/h |
160 m³/h |
Max. производство на бетон (от страна на буталото) |
75 m³/h |
96 m³/h |
100 m³/h |
113 m³/h |
Max. налягане на бетона (от страна на оста) |
55 bar |
80 bar |
80 bar |
80 bar |
Max. налягане на бетона (от страна на буталото) |
95 bar |
119 bar |
119 bar |
119 bar |
Работни цикли на помпата (от страна на оста) |
25/min |
28/min |
30/min |
27/min |
Работни цикли на помпата (от страна на буталото) |
15/min |
19/min |
20/min |
19/min |
Транспотриращ цилиндър (Dinside x размах) |
230 x 2000 |
230 x 2000 |
230 x 2000 |
230 x 2400 |
Обем на бетона / двоен ход на буталото |
166 l |
166 l |
166 l |
199 l |
Max. хидравлично налягане |
320 bar |
320 bar |
320 bar |
320 bar |
Хидравлично движещи цилиндри (Dpiston / Drod x stroke) |
125/80 x 2000 |
140/80 x 2000 |
140/80 x 2000 |
140/80 x 2400 |
Горивна цистерна |
600 l |
600 l |
600 l |
600 l |
Капацитет на водната цистерна |
600 l |
600 l |
600 l |
600 l |
Капацитет на бункера |
600 l |
600 l |
600 l |
600 l |
Налягане на водната помпа |
20 bar |
20 bar |
20 bar |
20 bar |
Разпределителна стрела 47 M5 ST |
|
|
|
Хоризонтално простиране |
41,9 m |
Вертикално простиране |
46,6 m |
Обхват на завъртането |
364° |
Първи завъртащ елемент |
96° |
Втори завъртащ елемент |
180° |
Трети завъртащ елемент |
180° |
Четвърти завъртащ елемент |
180° |
Пети завъртащ елемнт |
270° |
Натройка на предната стрела |
9,96 m |
Настройка на задната стрела |
9,06 m |
Max. динамичен момент |
KNm 1610 |
Диаметър на тръбопровода на бетона |
125 mm |
Дължина на маркуча |
4 m |
Напрежение |
12/24 Volt |
52 M5 ST |
||||
|
||||
Данни и характерни модификационни обекти в полза на технологичния процес. |
||||
Model |
THP 125 |
THP 140 H |
THP 150 |
THP 160 HL |
Max.производство на бетон (от страна на оста) |
125 m³/h |
140 m³/h |
150 m³/h |
160 m³/h |
Max. производство на бетон (от страна на буталото) |
75 m³/h |
96 m³/h |
100 m³/h |
113 m³/h |
Max. налягане на бетона (от страна на оста) |
55 bar |
80 bar |
80 bar |
80 bar |
Max. налягане на бетона (от страна на буталото) |
95 bar |
119 bar |
119 bar |
119 bar |
Работни цикли на помпата (от страна на оста) |
25/min |
28/min |
30/min |
27/min |
Работни цикли на помпата (от страна на буталото) |
15/min |
19/min |
20/min |
19/min |
Транспотриращ цилиндър (Dinside x размах) |
230 x 2000 |
230 x 2000 |
230 x 2000 |
230 x 2400 |
Обем на бетона / двоен ход на буталото |
166 l |
166 l |
166 l |
199 l |
Max. хидравлично налягане |
320 bar |
320 bar |
320 bar |
320 bar |
Хидравлично движещи цилиндри (Dpiston / Drod x stroke) |
125/80 x 2000 |
140/80 x 2000 |
140/80 x 2000 |
140/80 x 2400 |
Горивна цистерна |
600 l |
600 l |
600 l |
600 l |
Капацитет на водната цистерна |
600 l |
600 l |
600 l |
600 l |
Капацитет на бункера |
600 l |
600 l |
600 l |
600 l |
Налягане на водната помпа |
20 bar |
20 bar |
20 bar |
20 bar |
Разпределителна стрела 52 M5 ST |
|
|
|
Хоризонтално простиране |
47,5 m |
Вертикално простиране |
51,5 m |
Обхват на завъртането |
364° |
Първи завъртащ елемент |
96° |
Втори завъртащ елемент |
180° |
Трети завъртащ елемент |
180° |
Четвърти завъртащ елемент |
180° |
Пети завъртащ елемнт |
270° |
Натройка на предната стрела |
10,73 m |
Настройка на задната стрела |
10,43 m |
Max. динамичен момент |
KNm 2757 |
Диаметър на тръбопровода на бетона |
125 mm |
Дължина на маркуча |
4 m |
Напрежение |
12/24 Volt |
58 M5 ST |
|||||
|
|||||
Данни и характерни модификационни обекти в полза на технологичния процес. |
|||||
Model |
THP 125 |
THP 140 H |
THP 150 |
THP 160 HL |
|
Max.производство на бетон (от страна на оста) |
125 m³/h |
140 m³/h |
150 m³/h |
160 m³/h |
|
Max. производство на бетон (от страна на буталото) |
75 m³/h |
96 m³/h |
100 m³/h |
113 m³/h |
|
Max. налягане на бетона (от страна на оста) |
55 bar |
80 bar |
80 bar |
80 bar |
|
Max. налягане на бетона (от страна на буталото) |
95 bar |
119 bar |
119 bar |
119 bar |
|
Работни цикли на помпата (от страна на оста) |
25/min |
28/min |
30/min |
27/min |
|
Работни цикли на помпата (от страна на буталото) |
15/min |
19/min |
20/min |
19/min |
|
Транспотриращ цилиндър (Dinside x размах) |
230 x 2000 |
230 x 2000 |
230 x 2000 |
230 x 2400 |
|
Обем на бетона / двоен ход на буталото |
166 l |
166 l |
166 l |
199 l |
|
Max. хидравлично налягане |
320 bar |
320 bar |
320 bar |
320 bar |
|
Хидравлично движещи цилиндри (Dpiston / Drod x stroke) |
125/80 x 2000 |
140/80 x 2000 |
140/80 x 2000 |
140/80 x 2400 |
|
Горивна цистерна |
600 l |
600 l |
600 l |
600 l |
|
Капацитет на водната цистерна |
600 l |
600 l |
600 l |
600 l |
|
Капацитет на бункера |
600 l |
600 l |
600 l |
600 l |
|
Налягане на водната помпа |
20 bar |
20 bar |
20 bar |
20 bar |
|
Разпределителна стрела 58 M5 ST |
|||||
|
|||||
Хоризонтално простиране |
52,2 m |
||||
Вертикално простиране |
57,2 m |
||||
Обхват на завъртането |
365° |
||||
Първи завъртащ елемент |
96° |
||||
Втори завъртащ елемент |
180° |
||||
Трети завъртащ елемент |
180° |
||||
Четвърти завъртащ елемент |
180° |
||||
Пети завъртащ елемнт |
270° |
||||
Натройка на предната стрела |
12,40 m |
||||
Настройка на задната стрела |
12,20 m |
||||
Max. динамичен момент |
KNm 3273 |
||||
Диаметър на тръбопровода на бетона |
125 mm |
||||
Дължина на маркуча |
4 m |
||||
Напрежение |
12/24 Volt |
||||

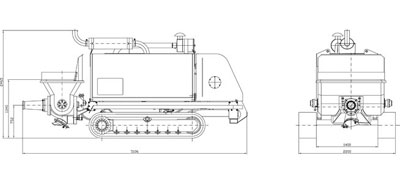

THP 60-110 D-K (с верижен ход / плъзгач) |
||||
|
||||
|
||||
Model |
THP 60 D-K |
THP 70 D-K |
THP 85 D-K |
THP 110 D-K |
Max.производство на бетон |
62 m³/h / 43 m³/h* |
68 m³/h / 42 m³/h* |
87 m³/h / 54 m³/h* |
115 m³/h / 70 m³/h* |
Max. налягане на бетона |
80 bar / 120 bar* |
75 bar / 125 bar* |
75 bar / 125 bar* |
55 bar / 95 bar* |
Цикли на помпата |
29/min / 20/min* |
26/min / 16/min* |
33/min / 20/min* |
33/min / 20/min* |
Транспортиращ цилиндър |
180 x 1400 |
200 x 1400 |
200 x 1400 |
230 x 1400 |
Max. хидравлично налягане |
320 bar |
320 bar |
320 bar |
320 bar |
Мощност на двигателя |
4-Zyl. 85 kW |
4-Zyl. 85 kW |
6-Zyl. 141 kW |
6-Zyl. 141 kW |
Капацитет на бункера |
600 l |
600 l |
600 l |
600 l |
Общо тегло |
7000 kg |
7050 kg |
7400 kg |
7440 kg |
Мах.скорост |
1,06 km/h |
1,06 km/h |
1,06 km/h |
1,06 km/h |
|
||||
Model |
THP 60 E |
THP 70 E |
THP 85 E |
THP 110 E |
Max.производство на бетон |
59 m³/h / 40 m³/h* |
65 m³/h / 40 m³/h* |
85 m³/h / 53 m³/h* |
113 m³/h / 70 m³/h* |
Max. налягане на бетона |
80 bar / 120 bar* |
75 bar / 125 bar* |
75 bar / 125 bar* |
55 bar / 95 bar* |
Цикли на помпата |
27/min / 19/min* |
25/min / 15/min* |
32/min / 20/min* |
32/min / 20/min* |
Транспортиращ цилиндър |
180 x 1400 |
200 x 1400 |
200 x 1400 |
230 x 1400 |
Max. хидравлично налягане |
320 bar |
320 bar |
320 bar |
320 bar |
Мощност на двигателя |
75 kW |
90 kW |
132 kW |
132 kW |
Капацитет на бункера |
600 l |
600 l |
600 l |
600 l |
Общо тегло |
5100 kg |
5150 kg |
5400 kg |
5440 kg |
THP 60-110 D (Дизелов двигател)
Model |
THP 60 D |
THP 70 D |
THP 85 D |
THP 110 D |
Max.производство на бетон |
62 m³/h / 43 m³/h* |
68 m³/h / 42 m³/h* |
87 m³/h / 54 m³/h* |
115 m³/h / 70 m³/h* |
Max. налягане на бетона |
80 bar / 120 bar* |
75 bar / 125 bar* |
75 bar / 125 bar* |
55 bar / 95 bar* |
Цикли на помпата |
29/min / 20/min* |
26/min / 16/min* |
33/min / 20/min* |
33/min / 20/min* |
Транспортиращ цилиндър |
180 x 1400 |
200 x 1400 |
200 x 1400 |
230 x 1400 |
Max. хидравлично налягане |
320 bar |
320 bar |
320 bar |
320 bar |
Мощност на двигателя |
4-Zyl. 85 kW |
4-Zyl. 85 kW |
6-Zyl. 141 kW |
6-Zyl. 141 kW |
Капацитет на бункера |
600 l |
600 l |
600 l |
600 l |
Общо тегло |
5300 kg |
5350 kg |
5600 kg |
5640 kg |
* - странично бутало на подвижния цилиндър
English
