Машини за производство на бетонови елементи

1. Prometal
2. Vibro-Block


PROMETAL

Стационарни машини


1. Universal 1500 FA
2. Universal 1000 LA
3. Universal 800 LA - извън производство
4. Universal 600 LA
5. Universal 400 LA
6. RHP-400
7. Economic 400DF
8. Economic 400
9. Economic 300

Мобилни машини

1. Euroblok 6
2. Euroblok 12
3. HVP-3
4. HVP-2
5. MVP-3
6. Hidropak 100


Universal 1500FA

Universal 1500 FA

С автоматичната машина за производство на бетонни елементи Universal 1500FA се произвеждат следните елементи: блокове за зидане, паважни елементи, бордюри

Машина Тип Universal1500: Размер на палетите 1400 х 1100 мм, Макс. раб. повърхност: 1300 х 1050 мм

Елемент

размер

Лицев слой

Брой/матрица

Цикъл/сек.

Капацитет 8 ч/100%

Паважен блок

10х20х6 см

без

54

12-15

2600 м2

Паважен блок

10х20х6 см

с

54

15-17

2000 м2

Кух блок

20х20х40 см

12

15

23 000 бр.


UNIVERSAL 1500технически данни

Max височина на елементите:

400 mm

Min височина на елементите:

30 mm

Тегло с оборудване за фин слой:

25000 kg 32

Капацитет на бункера за груб слой:

1,9 м3

Капацитет на бункера за фин слой:

1,6 м3

нагоре


Universal 1000 LA

Universal 1000 LA

Машините от тип UNIVERSAL, се използват за производство на всички видове бетонни елементи: плочки, бордюри, бетонни тухли, елементи за комини, плочки за паркинг и други. Режимът на работа е напълно автоматизиран. Дисплеят е чувствителен на допир и се използва за въвеждане и коригиране на параметри на работа.

Машината има:

  • Масивна конструкция;

  • Хромирани цилиндри, през които се движи матрицата;

  • Уред за изработка на двуслойни елементи;

  • Вибраторна система със SINHROTRONIK вибратори с променлива фреквенция и амплитуда, задвижвани от електромотори, работещо непрекъснато.

ТЕХНИЧЕСКИ ПАРАМЕТРИ

Начин на работа

Автоматичен / Полуавтоматичен

Максимална височина на блока

350 mm

Минимална височина на блока

40 mm

Максимална работна повърхност

1 200 х 800 mm

Капацитет (обем) на бункера за грубия слой

1 300 lit.

Капацитет (обем) на бункера за финия слой

900 lit.

Тегло на машината

14 500 kg

Инсталирана мощност

42 kW

Капацитет (павета)

800 - 1 000 м2/8h

Капацитет (блокове 400 х 200 х 200 mm)

1 500 блока /час

нагоре


Universal 800 LA - извън производство


Машини от тип UNIVERSAL, се използват за производство на всички видове бетонни елементи: плочки, бордюри, бетонни тухли, елементи за комини, плочки за паркинг и други . Режима на работа е напълно автоматизиран. Дисплея е чувствителен на допир и се използва за въвеждане и коригиране на параметри на работа.

Машината има:

- Масивна конструкция;

- Хромирани цилиндри, през които се движи матрицата;

- Уред за изработка на двуслойни елементи;

- ВИБРИРАЩА СИСТЕМА С SINHROTRONIK ВИБРАТОРИ С ПРОМЕНЛИВА ФРЕКВЕНЦИЯ И АМПЛИТУДА, ЗАХРАНЕНИ ОТ ЕЛЕКТРОМОТОРИ, РАБОТЕЩИ НЕПРЕКЪСНАТО.


ТЕХНИЧЕСКИ ПАРАМЕТРИ

Начин на работа

Автоматичен / Полуавтоматичен

Максимална височина на блока

330 mm

Минимална височина на блока

40 mm

Максимана работна повърхност

1 200 х 800 mm

Капацитет (обем) на бункера за грубия слой

1 300 lit.

Капацитет (обем) на бункера за финния слой

900 lit.

Тегло на машината

8 000 kg

Инсталирана мощност

34 kW

Капацитет (павета)

1 000 м2 / 8h

Капацитет (блокове 400 х 200 х 200 mm)

1 200 блока/час


нагоре


Universal 600 LA

Машини от тип UNIVERSAL, се използват за производство на всички видове бетонни елементи: плочки, бордюри, бетонни тухли, елементи за комини, плочки за паркинг и други . Режима на работа е напълно автоматизиран. Дисплея е чувствителен на допир и се използва за въвеждане и коригиране на параметри на работа.

Машината има:

- Масивна конструкция;

- Хромирани цилиндри, през които се движи матрицата;

- Уред за изработка на двуслойни елементи;

- ВИБРИРАЩА СИСТЕМА СЪС SINHROTRONIK ВИБРАТОРИ С ПРОМЕНЛИВА ФРЕКВЕНЦИЯ И АМПЛИТУДА, ЗАХРАНЕНИ ОТ ЕЛЕКТРОМОТОРИ, РАБОТЕЩИ НЕПРЕКЪСНАТО.

ТЕХНИЧЕСКИ ПАРАМЕТРИ

Начин на работа

Автоматичен / Полуавтоматичен

Максимална височина на блока

330 mm

Минимална височина на блока

50 mm

Максимана работна повърхност

1 200 х 650 mm

Капацитет (обем) на бункера за грубия слой

1 000 lit.

Капацитет (обем) на бункера за финния слой

800 lit.

Тегло на машината

5 200 kg

Максимална дълбочина на калъпа

650 mm

Капацитет (павета)

500 м2 / 8h

Капацитет (блокове 400 х 200 х 200 mm)

900 блока/час


нагоре


Universal 400 LA

Машини от тип UNIVERSAL, се използват за производство на всички видове бетонни елементи: плочки, бордюри, бетонни тухли, елементи за комини, плочки за паркинг и други. Режима на работа е напълно автоматизиран. Дисплея е чувствителен на допир и се използва за въвеждане и коригиране на параметри на работа.

Машината има:

- Масивна конструкция;

- Хромирани цилиндри, през които се движи матрицата;

- Уред за изработка на двуслойни елементи;

- ВИБРИРАЩА СИСТЕМА СЪС SINHROTRONIK ВИБРАТОРИ С ПРОМЕНЛИВА ФРЕКВЕНЦИЯ И АМПЛИТУДА, ЗАХРАНЕНИ ОТ ЕЛЕКТРОМОТОРИ, РАБОТЕЩИ НЕПРЕКЪСНАТО.

ТЕХНИЧЕСКИ ПАРАМЕТРИ

Начин на работа

Автоматичен / Полуавтоматичен

Максимална височина на блока

330 mm

Минимална височина на блока

50 mm

Максимана работна повърхност

1 100 х 500 mm

Капацитет (обем) на бункера за грубия слой

900 lit.

Капацитет (обем) на бункера за финия слой

750 lit.

Тегло на машината

4 500 kg

Максимална дълбочина на калъпа

650 mm

Инсталирана мощност

16 kW

Капацитет (павета)

300 м2 / 8h

Капацитет (блокове 400 х 200 х 200 mm)

600 блока/час


нагоре


RHP-400



Стационарна
автоматична машина за производство на бетонни елементи

RHP-400

С автоматичната машина за производство на бетонни елементи (блокове/плочки) RHP400/500 се произвеждат следните елементи: блокове за зидане, паважни елементи, бордюри

Машина Тип RHP400/500: Размер на палетите 1200 х 550 мм, Макс. раб. повърхност: 1100 х 500 мм

Елемент

размер

Лицев слой

Брой/матрица

Цикъл/сек.

Капацитет 8 ч/100%

Паважен блок

10х20х6 см

без

20

18

640 м2

Паважен блок

10х20х6 см

с

20

21

550 м2

Кух блок

20х20х40 см

5

25

6 912 бр.

RHP- 400 технически данни

Max височина на елементите:

330 mm

Min височина на елементите:

40 mm

Тегло с оборудване за фин слой и матрица:

6500 kg 32

Инсталирана ел. мощност:

23 kW

Капацитет на бухкера за груб слой:

900 l

Капацитет на бухкера за фин слой:

900 l

нагоре


Economic 400DF

Полуавтоматичен модел

EKONOMIK 400DF

Стационарната полуавтоматична машина за бетонни елементи Economik 400DF може да произвежда кухи блокове за зидане, бордюри, павета, ъглови павета и павета за настилка.

Височината на блоковете е то 50 mm до 350 mm, max. работна повърхност е 1050 х 500 mm, мах.размери на работната маса 1200 х 550 mm.

Economik 400DF е стационарна машина за производство на всички видове бетонни елементи като: павета, блокове за зидане, бордюри за тротоари, коминни тела. За пълен производствен капацитет е необходимо да се инсталира бъркалка DZB 800 и транспортна лента или скип за пълнене на бункера на машината с бетон.

Хидравлично оборудване: отделно от рамката на машината има цистерна за масло с капацитет 80 l. Помпата и моторите са монтирани отстрани на цистерната. Максималното налягане е 170 bar. Обем на силоза 600 l.

Размери:

Дължина: 2 500 mm (дължина с пълнача 3 700 mm)

Ширина: 1 900 mm

Брета (масивно дърво): 1 200 х 550 х 40-50 mm

Max.ширина на калъпа: 1 050 mm

Mаx. дълбочина на калъпа: 550 mm

Max. височина на блока: 350 mm

Min. височина на блока: 50 mm

Тегло: 4 450 kg

Мрежово напрежение: 400 V/ 50 Hz

Инсталирана мощност: 12,5 kW

Захранване: 50 A

Производителност: блокове 400 x 200 x 200 mm – 360 блока/h, (с възможност до 600 блока/ч ако скоростта на зареждане на машината с бетон бъде по-висока)

павета – 250 m2/8h, (с възможност до 300 m2/8h ако скоростта на зареждане на машината с бетон бъде по-висока)

Павета 25 – 32 m2/h двуслойни, 32 – 38 m2/h еднослойни

Бордюри 145 бр/h еднослойни, 120 бр/h двуслойни

нагоре


Economic 400

EKONOMIK 400 е стационарната машина за производство на всички видове бетонни елементи - елементи за тротоари, за паркинг, за комини, тухли за зидане и други. За максимален капацитет работа на машината е необходимо да бъде инсталирана бъркалка от типа: DZB 500, транспортна линия и скип за пълнене на бункера за бетон на машината.

ТЕХНИЧЕСКИ ПАРАМЕТРИ

Начин на работа

Полуавтоматичен

Максимална височина на блока

330 mm

Минимална височина на блока

50 mm

Максимана работна повърхност

1 100 х 500 mm

Капацитет (обем) на бункера

600 lit.

Максимална дълбочина на калъпа

650 mm

Тегло на машината

2 100 kg

Инсталирана мощност

12 kW

Капацитет (павета)

100 - 125 м2 / 8h

Капацитет (блокове 400 х 200 х 200 mm)

2000 блока/8 час



нагоре


Economic 300


EKONOMIK 300 е стационарната машина за производство на всички видове бетонни елементи - елементи за тротоари, за паркинг, за комини, тухли за зидане и други. За максимален капацитет работа на машината е необходимо да бъде инсталирана бъркалка от типа: DZB 500, транспортна линия и скип за пълнене на бункера за бетон на машината.

ТЕХНИЧЕСКИ ПАРАМЕТРИ

Начин на работа

Полуавтоматичен

Максимална височина на блока

330 mm

Минимална височина на блока

50 mm

Максимана работна повърхност

650 х 520 mm

Капацитет (обем) на бункера

300 lit.

Максимална дълбочина на калъпа

650 mm

Тегло на машината

1 500 kg

Инсталирана мощност

7,5 kW

Капацитет (павета)

125 - 150 м2 / 8h

Капацитет (блокове 400 х 200 х 200 mm)

1900 блока/8час




нагоре


Euroblok 6


Мобилна машина за производство на бетонни блокове, работеща в ръчен и полуавтоматичен режим. Машината може да бъде снабдена допълнително с хидравличен хладилник за масло.

Вибрационната система се състои от високофреквентни вибратори (6000 rpm), на горния и долния край на калъпа. Вибрационна плоча, която служи за производство на бетонни тротоарни плочки, може да се вгради в машината като допълнителна опция.

Максиманлна височина на бетонните елементи може да бъде до 500 mm. Хидарвлични компоненти са по CETOP стандарт. Машината е оборудвана с натискаща хидравлична спирачна система – горна част на калъпа.

ТЕХНИЧЕСКИ ПАРАМЕТРИ

Максимана работна повърхност

1 200 х 500 mm

Максимална височина на продукта

330 mm

Инсталирана мощност

15 kW

Капацитет (обем) на бункера

1 000 lit.

Тегло на машината

3 800 kg

Капацитет (блокове 200 х 200 х 400 mm)

600 блока/час


нагоре

Euroblok 12




Мобилна машина за производство на бетонни блокове, работеща в ръчен и полуавтоматичен режим. Машината може да бъде снабдена допълнително с хидравличен хладилник за масло.

Вибрационната система се състои от високофреквентни вибратори (6000 rpm), на горния и долния край на калъпа. Вибрационна плоча, която служи за производство на бетонни елементи, може да се вгради в машината като допълнителна опция.

Хидарвлични компоненти са по CETOP стандарт.

Машината се използва за производство на:

- Шуплести блокове за зидане;

- Пълни блокове;

- елементи за комини;

- блокове от лек бетон;

- бетонни плочи (опция с вибро плоча);

ТЕХНИЧЕСКИ ПАРАМЕТРИ

Максимана работна повърхност на калъпа

- 1290 х 1130 mm(височина на елемента 250 mm)

- 1240 х 900 mm(височина на елемента от 250 до 330 mm)

Минимална височина на блока

175 mm

Максимална височина на блока

330 mm

Цикъл операция:

зависи от типа и материала на блока

от 25 до 30 s за шуплести блокове

Капацитет (блокове 200 х 200 х 400 mm)

1200 блока/час



нагоре

HVP-3




Вибрационна преса HVP-3 е хидравлична мобилна машина за изработване на бетонни елементи (блокове за зидане, елементи за комини и други).

Машината изработва блокове на равна бетонна повърхност. Тя работи в полуавтоматичен режим, управлявана от командно табло и ръчка за управление.

Калъпа се пълни с помощна строителна количка.


нагоре


HVP-2


Вибрационна преса HVP-2 е хидравлична мобилна машина за изработване на бетонни елементи (блокове за зидане, елементи за комини и други).

Машината изработва блокове на равна бетонна повърхност. Тя работи в полуавтоматичен режим, управлявана от командно табло и ръчка за управление.

Калъпа се пълни с помощна строителна количка


нагоре


MVP-3


Вибрационна преса MVP-3 е хидравлична мобилна машина за изработване на бетонни елементи (всички видове блокове за зидане, елементи за комини и други). Машината изработва блокове на равна бетонна повърхност. Калъпа се пълни с помощна строителна количка

Тип на машината

HVP - 2

HVP - 3

MVP - 3

Начин на управление

полуавтоматичен

полуавтоматичен

полуавтоматичен

Maксимална височина на елемента

330 mm

330 mm

330 mm

Mинимална височина на елемента

175 mm

175 mm

175 mm

Maксимална работна повърхност на матрицата

1200 х 400 mm

1000 х 400 mm

1000 х 400 mm

Обем на бункера за бетон

----------

---------

---------

Тегло на машината с калъпа

1700 kg

5 200 kg

450 kg

Цикъл на работа

60 – 90 sec

90 - 120 sec

120 sec

Mинимална височина на машината

2 650 mm

1 450 mm

1 400 mm

Обща дължина на машината

1 900 mm

1 200 mm

1 200 mm

Обща широчина на машината

2 000 mm

1 500 mm

1 400 mm

Необходим обем на бетона в m3

3 m3/h

2,2 m3/h

1,5 m3/h

Обща инсталирана електрическа мощност

10 kW

6 kW

1,5 kW

Обща инсталирана мощност на вибратора

11 kW

15 kW

8 kW

нагоре


VIBROBLOCK

VBO 4
2.VBO 5
3 VBO-H 4
4.VBO-H 5
5. Fleximat
6. Pressomat


VBO 4, VBO 5, VBO-H 4, VBO-H 5

Модел

VBO 4

VBO 4-H

Има вариант и автоматизирани

(пневматична версия)

(хидравлична версия)

Размер на палета/мм/

1000х550

1000х550

Максимална работна повърхност/мм/

900х500

900х500

Максимална
работна повърхност/м2/

0.45

0.45

Минимална височина/мм/

50

50

Максимална височина/мм/

300

300

Брой цикли/мин Тротоарни/еднослойни/

3/2

4/3

Брой цикли/мин Тротоарни/двуслойни/

2.5/1.5

3.5/2.5

Брой цикли/мин кухи блокчета

-

3/2

Брой цикли/мин бордюри

-

1.5/2

Правоъгълни
Тротоарни 20х10
за цикъл

16

16

М2 правоъгълни
Тротоарни 20х10
За 8 часа/1слой/

460/300

610/460

М2 правоъгълни
Тротоарни 20х10
За 8 часа/2слой/

380/225

530/380

Кухи блокчета
40 х20 х20 см на цикъл

-

4

Кухи блокчета
40х20х20 см
7200/4800
За 8 часа

-

5760/3840

Модел

VBO 5

VBO 5-H

Има вариант и автоматизирани

(пневматична версия)

(хидравлична версия)

Размер на палета/мм/

1200х550

1200х550

Максимална работна повърхност/мм/

1100х500

1100х500

Максимална
работна повърхност/м2/

0.55

0.55

Минимална височина/мм/

50

50

Максимална височина/мм/

300

300

Брой цикли/мин Тротоарни/еднослойни/

3/2

4/3

Брой цикли/мин Тротоарни/двуслойни/

2.5/1.5

3.5/2.5

Брой цикли/мин кухи блокчета

-

3/2

Брой цикли/мин бордюри

-

1.5/2

Правоъгълни
Тротоарни 20х10
за цикъл

20

20

М2 правоъгълни
Тротоарни 20х10
За 8 часа/1слой/

570/380

760/570

М2 правоъгълни
Тротоарни 20х10
За 8 часа/2слой/

475/285

665/475

Кухи блокчета
40 х20 х20 см на цикъл

-

5

Кухи блокчета
40х20х20 см
7200/4800
За 8 часа

-

-

нагоре

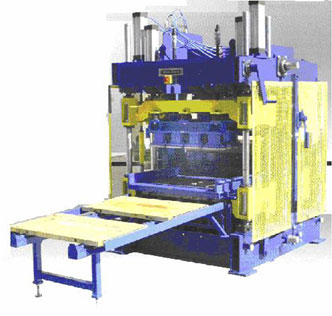

FLEXIMAT

Серията Fleximat се произвежда в 6 разновидности. Капацитетът на всяка от машините варира средно от 720 до 3 600 блока на час и от 100м до 300м тротоарни плочки на час. Производителността зависи от дизайна и модела на бетоновия елемент, който искате да произведете, и всичко от 40мм до 400мм може да бъде направено. Промяната на модула не отнема почти никакво време, тъй като машината е снабдена с модерни съоръжения и матрици, чиято промяна на настройките отнема минимално време. Серията Fleximat е проектирана да задоволи нуждите, както на потребител с малко производство, така и промишлени нужди на по-големи компании. Изработена е от високо качествени материали, устойчиви на всякакви условия и е напълно компютърно автоматизирана. Тя е икономична, надеждна и много производителна. Предимстово на тази серия машини е, че нейното произовдство е изцяло и напълно компютъризирано и цялото управление е електронно.

Технически характеристики:

Модел

Fleximat 100

Fleximat 200

Fleximat 300

Fleximat 400

Fleximat 500

Fleximat 600

Размери- дърво:
Дължина
Ширина
Височина

1100 мм
550 мм
30 мм

1400 мм
550 мм
35 мм

1400 мм
750 мм
40 мм

1400 мм
950 мм
45 мм

1400 мм
1150 мм
50 мм


1400мм
1400 мм
50мм

Размери –стомана
Дължина
Ширина
Височина

1100 мм
550 мм
10мм

1400 мм
550 мм
12мм

1400 мм
750 мм
12 мм

1400 мм
950 мм
12 мм

1400 мм
1150 мм
12 мм

1400мм
1400 мм
12 мм

Работна повърхност /мм/

1000
500

1300
500

1300
700

1300
900

1300
1100

1300
1300

Работен цикъл на минута

4-5

4-5

4-5

4-5

4

4

Блокове за матрица
/400 х200х200/

4

6

9

12

15

18

Тротоарни плочки на матрица/200х100х80/

16

22

33

44

55

66

Електроенергия в kW

30

35

37

40

45

50

Размери на машината

4800
1900
2500

4800
2300
2500

5600
2300
2800

5800
2300
2800

6000
2300
2800

6300
2300
2800

Тегло /кг/

5000

7500

10000

12500

15000

18000

нагоре

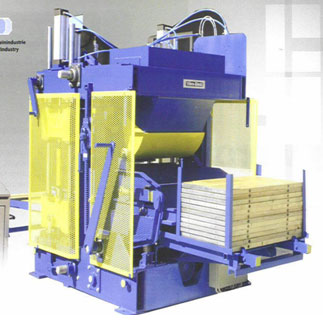

PRESSOMAT

Автоматична преса за производство на керемиди Pressomat 250/80 -750/120

С напълно автоматизирано или полу-автоматизирано управление и с вертикална
или хоризонтална система за подреждане/товарене

Модел

Pressomat
250/80

Pressomat
250/100

Pressomat
500/100

Pressomat
500/120

Pressomat
750/120

Работна
повърхност

500 х 800

500 х 1000

600 х 1000

600 х 1200

1000 х 1200

Налягане/кр/

250.000

250.000

500.000

500.000

750.000

Дължина/мм

5.000

5.800

5.800

6.200

8.400

Ширина/мм/

2.650

2.800

2.800

2.800

3.000

Височина/мм/

2.400

2.400

2.400

2.400

3.200

Нетно тегло/кг/

7.000

7.800

9.500

10.500

14.500

Инсталирана
Мощност/kW/

14

14

16

16

37

Крайна
Продукция
Капацитет/м2/ч

30

45

50

55

100

нагоре



Адрес

ул. д-р Вълкович № 6,
гр. Пловдив 4000, България
e-mail адрес:
pinkplusmarket@mail.bg
pinkplus@mail.bg

За връзка с нас

телефон:
+359 888 449384
